當前位置：輥彎成型異形管角部硬度變形規律的研究
主題詞:輥彎成型異型管加工硬化應力分析
通過以上的圖表數據可以分析出如下結果:

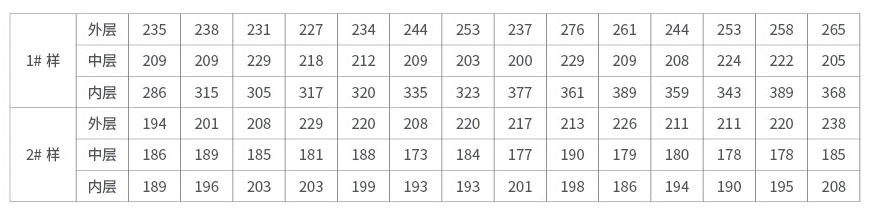

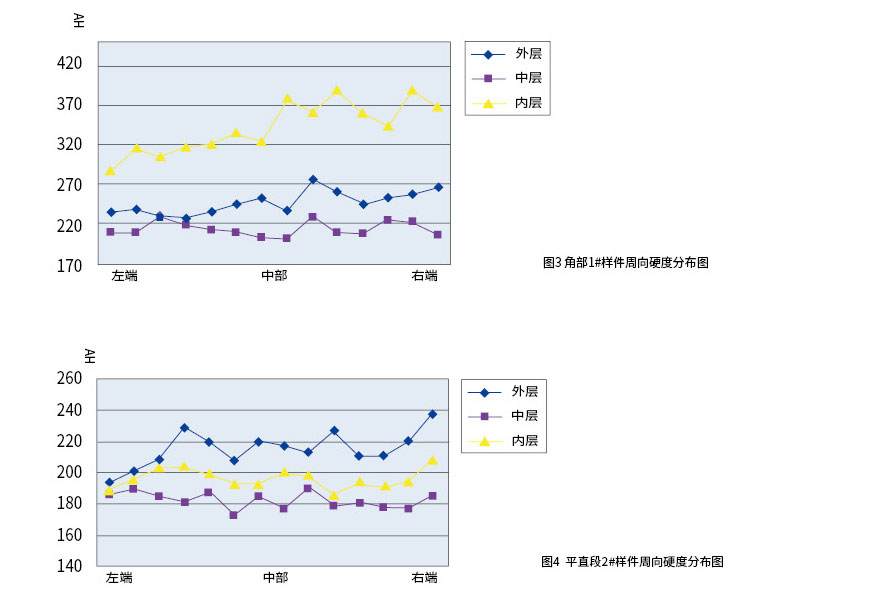

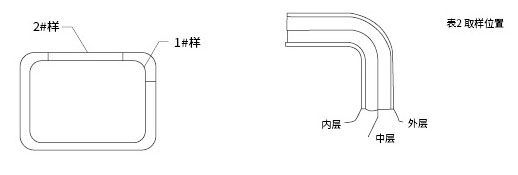

比較1#、2#式樣的硬度，1# 式樣的硬度值高于2#試樣，主要是因為1#試樣在變形過程中有彎曲部分，變形量較2#試樣大，由于加工硬化作用使Hv1#> Hv2#, 且在1#、2#試樣中，Hv內> Hv外> Hv中>;就1#、2#試樣相比, 2#的硬度分布均勻，1#硬度外層起伏較大，這主要是因為1#是角部，變形量大，內外表層表面應力狀態不同。外表面為拉應力，內表面為壓應力。內層二向壓應力使微觀晶粒組織變的細小致密，由于晶粒細化作用則內層硬度最高;在外層受兩向拉應力，使之微觀結構變得細長，內應力增加，硬度也較高;而中部由于是冷彎生產，只有最外層扎輥施力使之變形，因此彎曲變形作用-般滲透不到中層，故硬度也較低，使之從斷面上看，內、中、外變形不均，硬度呈現內高，外次之，中心層最小現象。就成品與原料相比，原料硬度分布均勻，，成品分布不均勻且硬度值較高，同樣還是由于加工硬化，金屬流動不均勻性造成的。其平均的硬度差值如下:
| 內表層: Av方矩型管-Av 圓管=158 |
 |
| 外表層: Av方矩型管-AV 圓管=90 | |
| 中心層: Av方矩型管-AV 圓管=52 | |
| 對于復雜截面的異型管(如圖6所示) | |

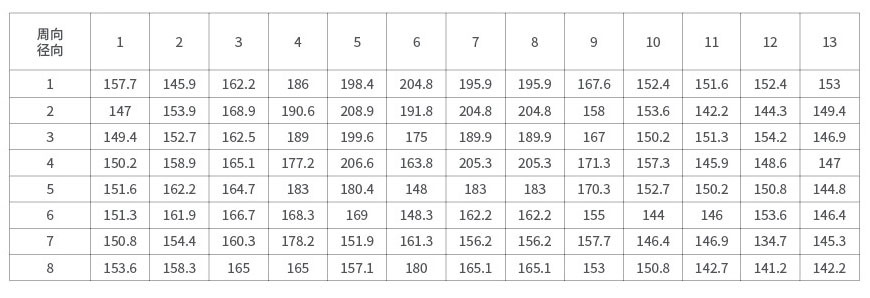

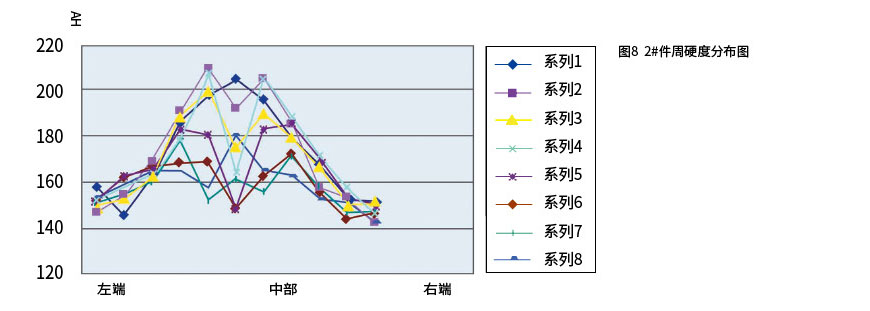

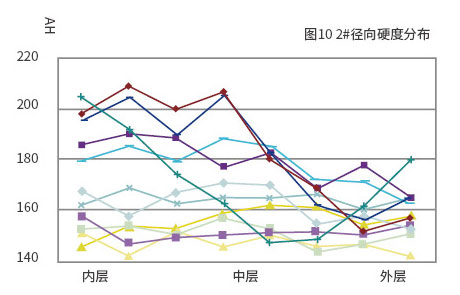

| 角部硬度分布情況見下面7、8、9、10和表3、4 |

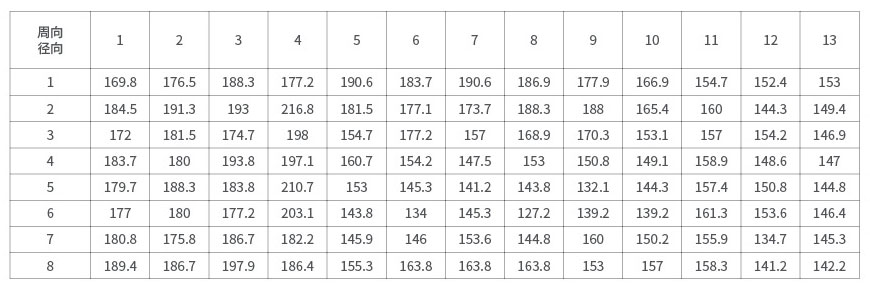

表4 2#樣周向及徑向硬度分布表
 |
由以上圖表可見大變形的異型管較普通的方矩型管硬度 分布規律性不明顯。1# 樣件其角部近90度變形量較2# 樣件小，其規律較明顯,周向硬度排布為:內層硬度>外 層硬度>中心層硬度,而變形量較大的2#樣件它的周向 硬度分布較雜亂，總的趨勢為:內層硬度>外層硬度> 中心層硬度。其間各層間硬度大小有交叉現象，主要是因 為變形量過大，金屬流動不均勻。 |
